塗装機付属品

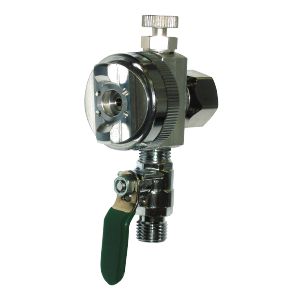

エアカーテンヘッド ACH-1【プラスノズルタイプ】
| 商品コード | 仕様/形式 | 定価 | 区分 |
|---|---|---|---|
| 252400 | ACH-1 | ¥ 48,500 | A |
＜特長＞
エアレスガンアタッチメント(チップ別売)
★他メーカーのエアレスガン用も有ります。
固定ノズルの安価タイプです
◆安価でエアカーテンと同じ効果が得られます！
◆圧縮エアーで再霧化させ、更にエアカーテンで包み込み飛散を徹底防止！
◆手元で操作できるパターン調整弁付きで吹き付け幅も自由自在！
◆手元で操作できるエアーコック付きで塗料に合わせ最適な霧化作りが可能！
◆塗料飛散削減でコストダウン
◆養生の削減でコストダウン
| 仕様 | ACH-1 |
| 塗料最高圧力 | 11.7MPa（120Kgf/㎝2） |
| エア最高圧力 | 0.68MPa（7Kgf/㎝2） |
| 塗料推奨圧力 | 4.8MPa（50Kgf/㎝2） |
| エア推奨圧力 | 0.29MPa（3Kgf/㎝2） |
| 最大エア使用量 | 275Ｌ/min（0.29MPa時） |
| 重量 | 145g |
| 寸法 | 12×7.8×14.5（cm） |
| ノズル サイズ | パターン角度 | 適応塗料 | |||||
| インチ(mm) | 15° | 25° | 40° | 50° | 65° | 80° | |
| 0.009 (0.23) | 0915 | 0925 | 0940 | ウレタン・メタリック・フッ素・シリコン・その他 | |||
| 0.011 (0.28) | 1125 | 1140 | 1150 | ||||
| 0.013 (0.33) | 1315 | 1325 | 1340 | 1350 | 1365 | アクリル・塩ビ・油性・その他 | |
| 0.015 (0.38) | 1525 | 1540 | 1550 | 1565 | |||
| 0.016 (0.41) | 1615 | 1625 | 1640 | 1650 | 水性・油性・その他 | ||
| 0.018 (0.46) | 1825 | 1840 | 1850 | 1865 | |||
| 0.021 (0.53) | フィーラー等の高粘度塗料・その他 | ||||||
| 0.023 (0.58) | 2325 | 2340 | 2350 | ||||
【適応ガン】
Sタイプ：精和・岩田・旭
Gタイプ：GRACO・TITAN SPEEFLO
Gタイプ：WAGNER・WIWA・LARIUS・AIRLESSCO・ASTURO・HABNER・TAIVER
※ノズルパッキンの枚数調整が必要な場合があります。
| Gタイプ/エアーカーテンヘッド （グラコ）用 | ||
| ACH-1G | 252420 | プラスノズルタイプ |
| ACH-1TG | 252440 | ターンクリーンタイプ |
| ACH-1TRG | 252450 | ツイン回転タイプ |
| Wタイプ/エアーカーテンヘッド （ワグナー）用 | ||
| ACH-1W | 252460 | プラスノズルタイプ |
| ACH-1TW | 252470 | ターンクリーンタイプ |
| ACH-1TRW | 252480 | ツイン回転タイプ |
